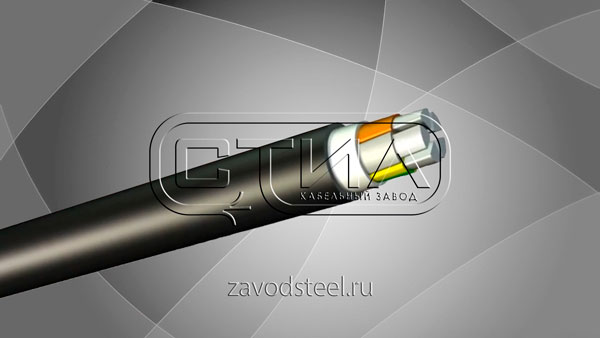

Кабель АППГнг(A)-HF

Маркировка описываемого кабеля правильно расшифровывается так:

• А – жила, проводящая ток, выполненная из алюминия.
• П – оболочка, сделанная из безгалогенного материала на базе специальных полимеров.
• Пнг-HF – это также означает наличие оболочки, сделанной из безгалогенного материала на базе специальных полимеров, а маркировка HF обозначает абсолютное неимение галогенов.
• Г – такая маркировка обозначает полное неимение у кабеля каких-либо защищающих покрытий.
• (А) – категория, относящаяся к параметрам опасности возгорания.

Основные детали конструкции

Описываемый кабель наделен изоляцией, сделанной из сшитого полиэтилена, способной выдержать напряжение 10, 20 и 35 кВ. И состоит из таких деталей:

1. Многопроволочной жилы круглой формы, которая изготовлена из алюминия либо меди.
2. Полупроводящего по жиле слоя.
3. Изоляции из сшитого полиэтилена, по которой проходит дополнительно специальный электропроводящий слой.
4. Особой электропроводящей ленты.
5. Экрана, который изготовлен из медных деталей – ленты и проволок.
6. Специального разделительного слоя.
7. Оболочки, изготовленной из полиэтилена, а также этого же материала высокого уровня твердости.
8. Оболочки, созданной из структурного полиэтилена, в составе которого не содержится галогена.

Чтобы обеспечить продольную герметизацию экрана вместо электропроводящей ленты, допускается применять водоотталкивающую. А непосредственно разделительный слой также заменить слоем из ленты с водоотталкивающими свойствами.

Особенности использования кабеля

Такой кабель используется для монтирования и прокладывания в специализированных кабельных постройках и производственных помещениях, и для прокладывания в сухой почве.

Основные характеристики

Диапазон температур, при которым можно вести работу с этим кабелем, колеблется в пределах от -50°С до +50°С. Без дополнительного прогрева кабель можно монтировать при условии, что температура окружающей среды не опустилась ниже 15°С.

Минимально сгибать этот кабель при монтировании допускается в пределах:

• Для одножильных – 10 н. д.
• Для многожильных – 7,5 н. д.
