Кабель контрольный
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
Контрольный кабель до 1кВ используется там, где доступ к управлению затруднен. С его помощью осуществляется переток данных о режимах работы системы, а так же контроль всевозможных приборов и автоматики.
Управляемые устройства при подключении этого кабеля должны не выходить за такие показатели: номинальное напряжение переменного тока до 0,6кВ, частота – не более 100 Герц. При управлении на объектах с использованием постоянного тока – не выше 1кВ.
Назначение контрольных кабелей
Данные изделия применяются:
- для подключения бытовых электроприборов;
- для дистанционного управления аппаратурой, оснащенной ДУ;
- для линий релейной защиты и др.
Кабеля данного типа применяют при обслуживании цепей измерения. Их используют при установке сигнализации, монтаже всевозможных блокировок и защит и т.п.
Подобный конструктив позволяет надежно контролировать исправность, функциональность и точность систем и приборов в разных режимах.
Характеристики контрольных кабелей
КВВГ, АКВВГ производят в четырех распространенных вариациях:

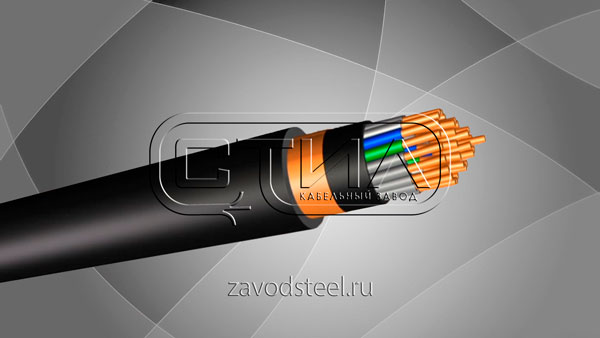

- Дымозащищенный, не горючий (-нг; -нг-LS).

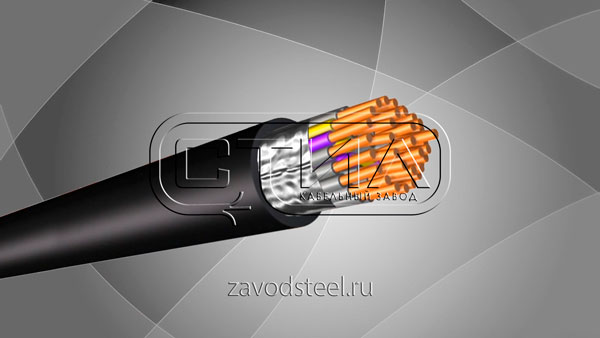

- С дополнительным экраном (-Э).

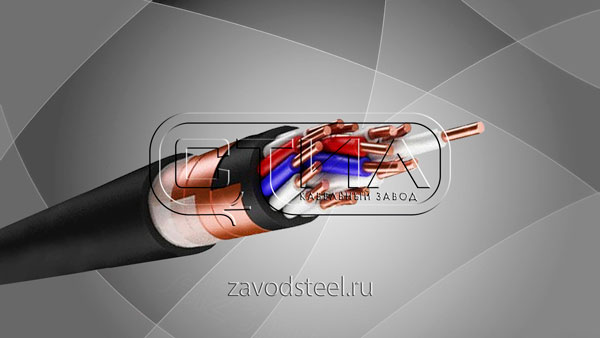

- Бронированный (-БбШв).
- С алюминиевыми жилами (А-).
В классическом варианте жилы медные. Эта модификация более гибкая и устойчивая. Она может работать в широком диапазоне температур от тропиков до широт с вечной мерзлотой.
Электрическое сопротивление составляет не менее 6 Мом в пересчете на километр конструктива. Марка изделия определяет комбинация «АК» или «К» отвечающая за материал жил. Модификации в негорючем и дымозащищенном вариантах (-нг; -нгд), используются при управлении на потенциально пожароопасных объектах: АЭС, нефтеперерабатывающих комплексах и др.
Кабельные изделия представляют собой чаще многожильную конструкцию, которая в связи со спецификой использования, всегда отмаркирована изоляцией разного цвета для каждой несущей жилы.
Изделие состоит из одного или нескольких изолированных друг от друга проводников. Использование КК в различных условиях окружающей среды требует применения только определенных марок, содержащих в своей конструкции определенные элементы.
Некоторым маркам присуще наличие:
- заполнителя из ПВХ, пластиката пониженной горючести или из невулканизированной резиновой смеси;
- разделительного слоя из полиэтиленовой пленки или ПВХ;
- защитного покрова или ленточной бронированной ленты.
Срок службы КК зависит от места прокладки. В траншеях он составляет до 15 лет. А в тоннелях, канализационных каналах, помещениях конструктив может прослужить до 25-ти лет.
Контрольные кабели в отличии от силовых кабелей состоят из большого количества жил, их может быть от 4 до 57. Токопроводящие жилы внутри изделия могут иметь сечение в диапазоне от 0,5 до 10 мм2.
