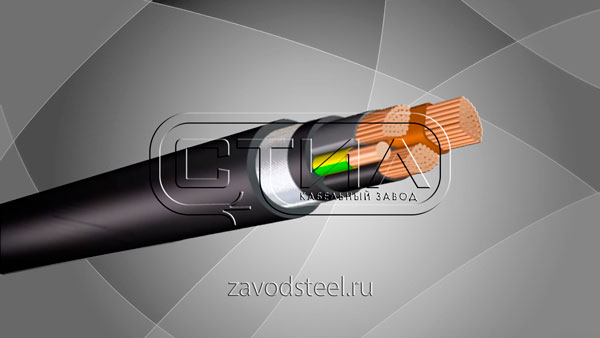

Кабели ВВГ с оболочкой и изоляцией из пластика
Стандартный ГОСТ 16442-70 «Кабели силовые с пластмассовой изоляцией» был разработан и официально утвержден около полувека назад.
В соответствии с ним силовые кабели упомянутой марки напряжением 660 В производились как одно-, так и многожильные (количество жил не превышало четырех). Максимальный размер сечения – 2,5-50 квадратных миллиметров.
Если говорить о напряжении в 1 кВ, стандартно количество жил не превышало трех. Размер сечения – 1,5-240 квадратных миллиметров. Сечение кабеля с тем же напряжением, но четырьмя жилами варьировалось – 2,5-185 квадратных миллиметров.
В нормах ГОСТа не говорилось о вероятности создания ВВГ кабелей с размещением жил в единой плоскости или кабелей с количеством жил свыше четырех.
Упомянутыми нормами, прописанными в ГОСТ, прокладывание кабелей было предусмотрено предпочтительно в закрытых постройках, тоннелях и некоторых других участках с угрозой возникновения пожара. Не все рекомендации регулярно соответствовали всем условиям пожарной безопасности. Поскольку кабели ВВГ, созданные с оболочкой и изоляцией из поливинилхлоридного пластика могут загореться в том случае, если они окажутся вблизи от возгорания.
Кроме прочего, чтобы гарантировать гораздо более стабильное электрическое снабжение нуждающихся в этом объектов, службы энергообеспечения потребовали начать производство пятижильных кабелей ВВГ, при этом у жил должно быть одинаковое сечение.
Базируясь на полученных запросах, в установленный ГОСТ внесли соответствующие правки. И таким образом был получен совершенно новый стандарт о кабелях с пластиковой изоляцией – ГОСТ под редакцией 80-го года. В нем был существенно масштабирован численный диапазон жил и сечений производимых ВВГ кабелей.
Сечение новых четырехжильных проводов на напряжение 1 кВ должно было варьироваться в диапазоне 1,5-240 квадратных миллиметров, а не до 185, как было ранее. Касаемо кабелей на 660 В – сечение изменилось с 2,5 до 1,5-50 квадратных миллиметров.
В обновленной версии ГОСТа было предписано создание кабелей ВВГ напряжением 660 В и 1 кВ с жилами сечением до 16 квадратных миллиметров включительно, где обособленные жилы могут быть размещены все в единой плоскости. Тогда в маркировке кабеля это прописывалось так – «-П», что означает плоский кабель.
Использование плоского провода с маркировкой ВВГ-П с различными видами сечений существенно облегчало их установку в жилых домах и постройках общественного назначения. Кроме того, их производство стоило заводам на порядок дешевле.
В стандартных нормах ГОСТ 80-го года уже не было пункта об установке кабелей ВВГ в помещениях с угрозой воспламенения. В том числе, ВВГ были рекомендованы для одиночного укладывания на открытом воздухе без ограничения уровней прокладывания по трассам, как вертикально, так и горизонтально.
Не воспламеняющиеся кабели ВВГнг(А), ВВГ-Пнг(А)
Для групповой установки кабелей в оболочке и изоляции из поливинилхлорида предусмотрено прокладывание проводов марки ВВГнг(А) и ВВГ-Пнг(А). Они не воспламеняются.
На сегодняшний день их производством занимается Кабельный завод «Стил». Изготовление происходит соответственно с ТУ 16.705-499-2010.
В маркировке кабелей с пластиковой защитой пометкой (А) обозначена категория пожарной безопасности. В данном случае это высшая категория. Стоит отметить, что категории пожарной безопасности кабеля всегда подмечаются в маркировке в скобках.
В соответствии с упомянутыми техническими условиями, на заводе «Стил» производятся кабели ВВГнг(А) напряжением 660 В одно-, двух-, трех- и четырехжильные с различным сечением. И еще кабели напряжением 1 кВ с количеством жил до четырех и сечением жил до 400 квадратных миллиметров. Сечение пятижильного – до 240 кв. мм.
Если говорить о кабелях с маркировкой ВВГнг, в качестве изолирующего материала используется пластикат поливинилхлорид. А для внешней оболочки подобран пластикат заниженного уровня горючести. Упомянутый материал в случае возгорания не загорается, а сразу гаснет. Следовательно, и кабель с подобной оболочкой не воспламеняется.
Силовой кабель ВВГнг(А)-LS
Для прокладывания целой группы кабелей с защитным слоем из пластика в помещениях, электроустановках, жилых и общественных постройках используются кабели, которые не только не воспламеняются, но также и практически не выделяют вредоносных веществ – ни дыма, ни газа. В частности, это силовые кабели с маркировкой ВВГнг(А)-LS, производством которых занимается Кабельный завод «Стил». Предприятие заботится о своей репутации и качестве товаров, потому условия производства полностью соответствуют всем установленным пунктам ТУ.
Производственная номенклатура вмещает количество жил от одной до пяти в кабелях с маркировкой ВВГнг(А)-LS. Их плюс в том, что при условии возгорания они будут выделять гораздо меньше дыма и газов. Это позволяет всем тем, кто находится в этом помещении, покинуть его без лишней паники, соблюдая все правила эвакуации.
В марке ВВГнг(А)-LS оболочка и защитный слой созданы из пластикатов с пониженным уровнем пожарной опасности.
Низкотоксичный кабель ВВГнг(А)-LSLTx
В тех постройках, где требуется предупредить отравление людей газообразными выделениями кабелей, предусмотрено прокладывание проводов с маркировкой ВВГнг(А)-LSLTx.
Производством кабеля данной марки занимается Кабельный завод «Стил» по соответствующему ТУ. В частности, этот кабель создан для монтирования в разнообразных организациях для детей, включая образовательные, в больницах, учреждениях санаторного типа, прочих местах большого скопления людей.
Кабели ВВГнг(А)-LSLTx не только не воспламеняются при групповой установке и выделяют небольшое количество газа и дыма, но также обладают небольшим уровнем токсичности. А это позволяет провести эвакуацию большого количества людей, максимально при этом снизив шансы на получение травм дыхательных путей.
Подобные характеристики кабелю ВВГнг(А)-LSLTx на предприятии Кабельный завод «Стил» удалось обеспечить, благодаря использованию пластикатов ПВХ с низким уровнем токсичности и заниженной пожарной опасности.
Силовой огнеупорный кабель ВВГнг(А)-FRLS
В постройках разнообразного назначения в случае пожара для нормальной эвакуации требуется обеспечить стабильную работу пожарных насосов, лифтов для эвакуации, оповестительных систем, освещения и так далее. В том числе, должно быть обеспечена работа электрического оборудования в строении, еще хотя бы какое-то время.
Перечисленным требованиям полностью соответствуют огнеупорные кабели силовые с маркировкой ВВГнг(А)-FRLS, созданные на предприятии Кабельный завод «Стил» соответственно всем прописанным условиям ТУ.
Кабели с такой маркировкой имеют некоторые особенности строения. В частности, на медную токоведущую жилу укладывается особый барьер из пары специальных лент, имеющих в своем составе слюду. Оболочка и изоляция создается из поливинилхлорида заниженной пожароопасностью.
В зоне возгорания этот кабель все еще продолжает работать на протяжении некоторого времени. Это удалось обеспечить только за счет того, что наложенные слюдные ленты, о которых уже говорилось ранее, плавятся вот влиянием огня и таким образом создают для жил особый температурный барьер. И таким образом, зависимо от уровня защиты, провод может нормально продолжать функционировать еще около 3-4 часов. Этого времени вполне достаточно для проведения эвакуации.
В маркировке огнеупорного кабеля этот момент четко обозначается. К маркировке ВВГнг(А)-FRLS просто добавляется соответственное дополнение FE180 или FE240. Где числа – это соответствующее количество минут, на протяжении которых кабель все еще будет сохранять работоспособность.
Для прокладывания в огнеупорных кабельных полосах, то есть при групповой установке кабелей, к маркировке добавляется еще одно дополнительное обозначение огнеупорности. Е30/60/90. Например, если на проводе стоит маркировка ВВГнг(А)-FRLS FE180/Е630, это говорит о том, что провод сохранит работоспособность в условиях пожара при групповом монтировании еще полчаса (час и полтора часа соответственно).
Кабели с маркировкой ВВГнг(А)-FRLS предназначаются для монтажа в разнообразных организациях для детей, включая образовательные, в больницах, учреждениях санаторного типа, прочих местах большого скопления людей (метро, клубы, дома отдыха и так далее).
