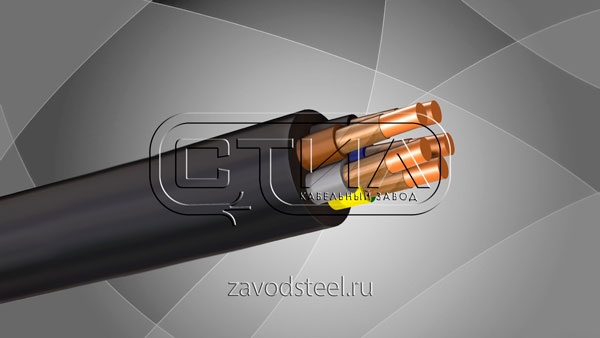

Кабель ВВГнг(A)-FRLS

Маркировка кабеля расшифровывается следующим образом:

• В - изоляция для жил из ПВХ пластиката с низкой горючестью.
• В - оболочка из ПВХ пластиката с низкой горючестью.
• Г – неимение защитного покровова
• нг(А) - не распространяет горения и тления в случае с пучковой прокладкой по категории А.
• FR – огнеупорный.
• LS – маленький процент выделения газа и дыма.

Составляющие детали

Жила, проводящая ток – сделана из меди, может быть одно- либо многопроволочной, иметь круглую или же секторную форму.

Обмотка из двух лент, содержащих слюду в своем составе, создает температурный барьер.

Изоляция сделана из ПВХ пластиката, имеющего низкую угрозу возгорания. В многожильных кабелях изоляция всегда различается по цвету. Например, нулевая жила – голубая. А заземления – всегда двух цветов. Чаще желто-зеленая.

Скрутка – это скрученные жилы в многожильных кабелях с одинаковым сечением. Поверх допускается накладывать пластиковые ленты шириной не меньше сантиметра с зазором, больше ширины ленты.

Оболочка делается из ПВХ пластиката, имеющего низкую угрозу возгорания.

Сфера использования

Предназначаются для передачи и распределения электроэнергии и сигналов в стационарных и электроустановках при изменяющемся напряжении до 1 тыс. Вольт частотой до 100 Герц и постоянном напряжении 1 тыс. Вольт. Используются в общепромышленных областях, включая атомные станции.

Применяются для прокладывания в кабельных постройках, включая взрывоопасные зоны всех классов, исключая только класс В-1.

Технические параметры

Разброс рабочих температур не должен превышать границ от –50°С до +50°С. Без предварительного нагрева прокладывать допускается при температуре не меньше -15°С.

Наименьший радиус сгиба при монтаже:

• Для одножильных – 10 н. д.
• Для многожильных – 7,5 н. д.

При коротком замыкании кабель не должен перегреваться больше, чем до +250°С. При перегрузке – не больше чем до +90°С. В таком режиме они могут работать не дольше 8 часов за одни сутки и не дольше тысячи часов за все время эксплуатации.

Выделяемый дым в процессе горения и тления не снижает видимости больше, чем вполовину. Материал способен не поддаваться огню не меньше трех часов.

Гарантийный срок использования – 5 лет. Общий срок службы – не меньше 30 лет.
