АПвВГ
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|

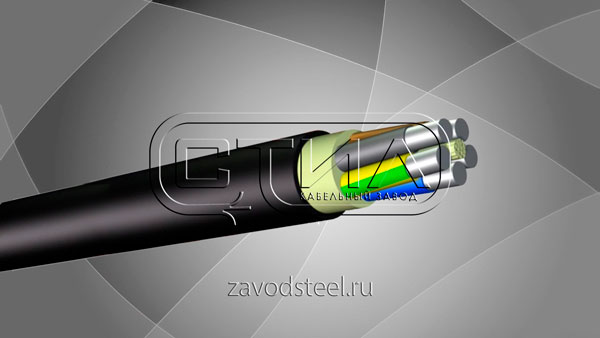

Кабель АПвВГ
Маркировка расшифровывается следующим образом:
- А - жила из алюминия, проводящая ток.
- Пв – изоляционное покрытие жил, сделанное из сшитого полиэтилена.
- В – оболочка, сделанная из пластиката.
- Г – неимение защитного покрытия.
Детали строения кабеля
Жила изготовлена из алюминия, имеет круглую форму, а при размере сечения не меньше 16 кв. мм, делается многопроволочной. Если сечение 25 кв. мм. И больше, жила делается секторной либо сегментной. Кабель на напряжение 6 кВ создается исключительно трехжильным.
Изоляционный покров, состоящий из сшитого полиэтилена, имеет разную расцветку для каждой жилы.
Сердечник – может быть одножильным либо скрученным из нескольких (до пяти). В случае, когда жил четыре или пять, все жилки обладают одинаковым размером сечения, кроме одной – ее размер сечения поменьше.
Поясное изолирование:
- На напряжение до 1 кВ – используется полиэтилентерефталат либо поливинилхлоридная пленка. Разрешено создавать кабели без наличия поясного изолирования, с условием подвижности ограниченных жил и вариации отделения оболочки от изоляционного покрова без повреждений.
- На напряжение 6 кВ – используются пара лент из полиэтилентерефталата и пара лент из крепированной целлюлозы.
Электропроводящий экран (если речь идет о напряжении 6 киловольт) – изготавливается из материала, который проводит электричество и соответствует изоляционному материалу. При этом экран имеет толщину не меньше 0,2 мм. Или же выполнен обмоткой с перекрытием из лент электропроводной ткани, толщина которой около 0,3 мм.
Металлический экран (если речь идет о напряжении 6 киловольт) – изготовлен из медных деталей. Чаще это ленты, толщиной не меньше 0,06 мм.
Оболочка сделана из свето- и термоустойчивого поливинилхлоридного пластиката.
Условия использования
Прокладывать разрешено в кабельных канализациях, тоннелях и на открытом воздухе. Не рекомендовано прокладывать его в грунте.
Рабочий радиус сгиба в ходе прокладывания:
- Не ниже 10 н. д. для одножильного кабеля.
- Не ниже 7,5 н. д. для многожильного
Эксплуатационная температура окружающей среды варьируется от -50 до +50 С. В процессе использования допускается нагрев в пределах 90 С.
В аварийных условиях нельзя нагревать его больше 130 С и держать в таком состоянии дольше 8 часов за одни сутки.
Срок работы в стандартных условиях – около 30 лет.
