АПвБШв
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|

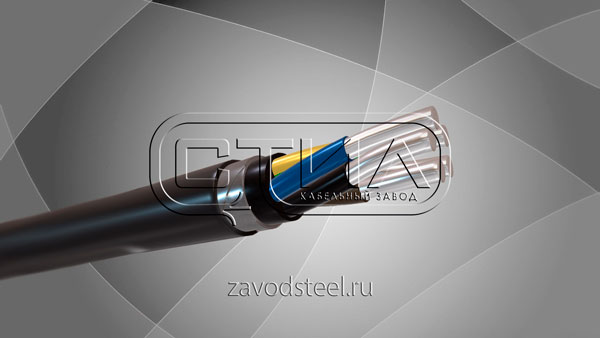

Кабель АПвБШв
Маркировка данного кабеля расшифровывается следующим образом:
- А – токопроводящая жила из алюминия.
- Пв – изоляция из сшитого полиэтилена.
- Б – так называемый «бронепокров», изготовленный из стальных оцинкованных лент.
- Шв – защитный шланг из поливинилхлоридного пластиката.
Детали конструкции
Жила может быть одно- или многопроволочной, иметь форму секторную или круглую. Соответствует первому либо второму классу по ГОСТу 22483-77. Жил в кабеле может быть до пяти.
Изоляция создана из сшитого полиэтилена. Изолированные жилы в многожильных кабелях отличаются по цвету.
Скрутка – отдельные жилы в многожильных кабелях, которые скручены в сердечник.
Внутренняя оболочка выполнена из поливинилхлоридного пластиката. Эта оболочка накладывается на сердечник и в то же время заполняет внешние промежутки между жилами.
Броня сделана из пары оцинкованных стальных лент.
Защитный шланг выполнен из поливинилхлоридного пластиката.
Где используется
Такой кабель предназначен, чтобы передавать и распределять электроэнергию в стационарных постройках на обозначенное переменное напряжение 1 кВ обозначенной частотой 50 Гц с замкнутой и заземленной нейтралью. Кабели предназначены для прокладывания обособленных линий в специализированных постройках и помещениях.
В случае с пучковой прокладкой обязательно задействовать огнеупорные средства защиты.
Технические характеристики
Климатическое исполнение по ГОСТу – холодный, умеренный и тропический климаты. Диапазон рабочих температур колеблется -50оС до +50оС. Действующая температура прогрева жил: +90оС.
Максимально нагревать жилы при условиях короткого замыкания можно до +250оС. Максимально нагревать жилы при условиях перегрузки можно не больше, чем до +130оС.
Строительная длина кабеля уточняется покупателем при заказе.
Прокладывание и монтирование кабелей без предварительного разогрева должно осуществляться при температуре не ниже -15оС.
Минимальный радиус сгиба в процессе монтажа:
- Для одножильных – 10 н. д. (наружных диаметров).
- Для многожильных – 7,5 н. д.
Гарантийный срок использования предоставляется – 5 лет со дня начала использования кабеля. Но не позже полугода со дня изготовления.
Общий период службы – не меньше 30 лет.
