Кабель ВБШвнг(A)-LS

Маркировка этого кабеля правильно расшифровывается следующим образом:

• В – изоляция для кабеля сделана из поливинилхлоридного пластиката, имеющего низкую угрозу возгорания.
• Б – так называемый «бронепокров», сделанный из стальных специально оцинкованных лент.
• Швнг-LS – обозначение для защитного шланга, которое создано из поливинилхлоридного пластиката, имеющего низкую угрозу возгорания.
• (А) – категория в отношении параметров пожароопасности.

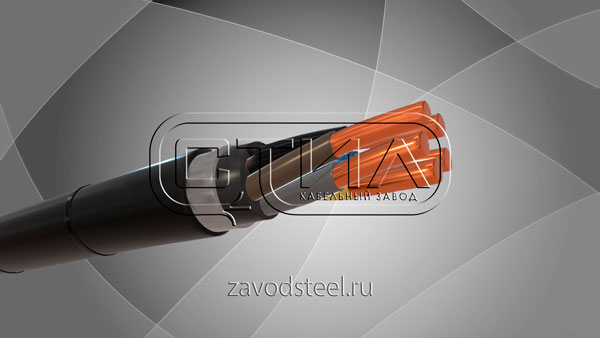

Детали конструкции

Токопроводящие жилы наделены такими характеристиками и маркировками:

1. Однопроволочная круглая из меди (ок).
2. Секторная с одной проволокой (ос).
3. Многопроволочная круглая (мк).
4. Многопроволочная секторная (мс).

Изоляция для кабеля сделана из поливинилхлоридного пластиката, имеющего низкую угрозу возгорания.

Внутренняя оболочка с заполнением сделана из поливинилхлоридного пластиката, имеющего низкую угрозу возгорания.

Бронепокров представляет собой оцинкованные ленты из стали.

Защитный шланг сделан из поливинилхлоридного пластиката, имеющего низкую угрозу возгорания.

Сфера использования кабеля

Кабель ВБШвнг(A)-LS предназначается специально для направления и равномерного разделения электроэнергии в особых стационарных постройках, для использования в специализированных кабельных строениях и помещениях, включая также объекты применения атомной энергетики в системах АС, третьего и четвертого классов, соответственно с классифицированием ОПБ-88.

Технические характеристики

Обозначенный уровень напряжения может разниться: 0,66 кВ, 1 кВ либо 3 кВ.

Разброс рабочих температур, подходящих для использования кабеля, колеблется в диапазоне -50 до +50оС. Климатическое исполнение, в соответствии с ГОСТом 15150-69, умеренный, холодный и тропический климат. Допустимые категории расположения 1-5.

Эксплуатировать кабель, прокладывать его без предварительного разогрева допускается при минимальной температуре окружения -15оС.

Радиус сгиба кабеля при работе с кабелем отличается для многожильных и одножильных. В первом случае допускается не меньше 7,5 наружных диаметров, а во втором – радиус не меньше 10 наружных диаметров.
