Кабель АПвБШвнг(A)-LS

Маркировка кабеля расшифровывается так:

• А - алюминиевые жилы, проводящие ток.
• Пв – изоляция, сделанная из пероксидносшиваемого полиэтилена.
• Б – броня, изготовленная из двух стальных лент, покрытых цинком.
• Шв - защитный шланг из поливинилхлоридного пластиката, с низкой степенью горючести.
• нг(A) – индекс обозначает, что кабель не будет распространять огонь при пучковой прокладке по категории А.
• LS – означает маленькие показатели выделения дыма и токсичных газов.

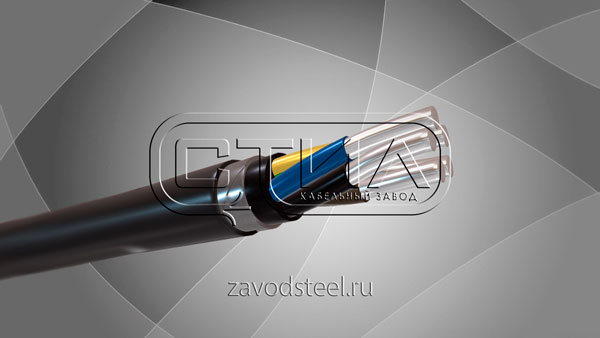

Детали конструкции

1. Токопроводящая жила – сделана из алюминия, может быть одно- либо многопроволочной, иметь круглую либо секторную форму.
2. Покрытие для изоляции изготовлено из пероксидносшиваемого полиэтилена. Все покрытые изоляцией жилы имеют индивидуальный цвет.
3. Скрутка – это обособленно изолированные жилы кабелей скручены в сердечник вокруг жгута, сделанного из ПВХ пластиката с низкой степенью горючести.
4. Внутренняя оболочка сделана из ПВХ пластиката с низким уровнем горючести.
5. Обмотка выполнена из ленты, в составе которой есть стекло или стеклослюда.
6. Броня складывается из стальных лент, покрытых цинком.
7. Оболочка состоит из ПВХ пластиката с заниженной степенью возгорания.

Где используется кабель

АПвБШвнг(A)-LS необходим, чтобы передавать и распределять электричество в специально предназначенных для этого установках на обозначенное переменное напряжение 1 кВ частоты 50 Гц. Использовать можно в сетях с заземленной либо изолированной нейтралью. А также в пожаро- и взрывоопасных зонах, при условии отсутствия растягивающих усилий в ходе использования. Разрешено прокладывать в грунте.

Технические параметры

Рабочие границы температур могут варьироваться в пределах от -50 °С до +50 °С. Прокладывать кабель без предварительного разогрева разрешается, если температура окружающей среды не опустилась ниже -15 °С.

Во время прокладывания кабеля, радиус сгиба должен быть не меньше 15 внешних диаметров. Если задействован специальный шаблон, тогда допускается радиус в два раза меньший – 7,5 внешних диаметров.

Разрешается нагрев жил в аварийном режиме до температуры не больше 130 °С.

Сроки эксплуатации – минимум 30 лет. Гарантийный срок – 5 лет.

Период хранения:

• На открытом воздухе – не дольше двух лет.
• Под навесом – не дольше пяти лет.
• В закрытом помещении – не дольше десяти лет.
