Технические параметры и эксплуатационные особенности кабеля ПвБШв
Где используется кабель ПвБШв
Описываемый кабель нужен для того, чтобы направлять и распределять электроэнергию с частотой 50 Гц в зафиксированной установке. Температурные показатели окружающей местности могут колебаться от +50 до -50 по Цельсию.
Силовой кабель ПвБШп производится в соответствии с ТУ и рассчитан на напряжение 660 В, 1,0 кВ для одиночной установки.
Где используется кабель ПвБШв
Описываемый кабель нужен для того, чтобы направлять и распределять электроэнергию с частотой 50 Гц в зафиксированной установке. Температурные показатели окружающей местности могут колебаться от +50 до -50 по Цельсию.
Провод допускается выкладывать в грунте, на открытом пространстве, в специальных каналах, автомобильных эстакадах. Можно и вертикально, если есть угроза получения повреждений. При одиночной установке ПвБШв не воспламеняется. Одножильные кабели ПвБШв предназначаются для использования исключительно в сетях с неизменного напряжения.
Силовые кабели с защитой из прошитого полиэтилена, которые создает наше предприятие, способны существенно повысить степень надежности линий в ходе использования. Если сравнить их с проводами, изоляция которых создается из ПВХ.
Проверка частоты поломки кабельных линий с защитным слоем из прошитого полиэтилена в государствах, где давно уже используются подобные кабели (к примеру, Америка, Германия и так далее), показала, что они ломаются в несколько раз реже, чем кабели, защищенные поливинилхлоридом. Это легко пояснить тем, что изоляция из ПВХ при росте температурных показателей в период использования (например, это может быть нагрев изоляционного материала во время передачи электроэнергии) становятся совсем мягким, его технические качества становятся хуже, он теряет свою форму и прогорает. В то же время, даже случайное повышение температуры на совсем короткий срок может вывести кабель их строя, если температура нагрева будет больше обозначенной температуры плавления.
Помимо прочего, изоляция из прошитого полиэтилена может похвастаться повышенной устойчивостью к нагреву, если сравнивать ее с пластикатом ПВХ. Обладает хорошими защитными и низкотемпературными качествами, почти не пропускает воду и наделен хорошей гибкостью. Это позволяет делать кабели облегченными, в сравнении с поливинилхлоридным материалом.
На предприятии «Энергокабель» требования изоляции, сделанной из прошитого полиэтилена, повышают посредством дополнения композиции прошитого полиэтилена от датской компании Borealis, которая также характеризуется высоким качеством.
В условиях предприятия каждая жилка готового кабеля, который выдерживает напряжение в 660 В, на протяжении десяти минут проходит испытание повышенным уровнем напряжения в 3 кВ. Что качается жил кабелей с номинальным напряжением 1 кВ, для них уровень напряжения повышают до 3,5 кВ. Это позволяет достоверно убедиться, что провод действительно надежен и его можно использовать.
Примечательно, что все кабели производятся той длины, которая была заказана покупателем.

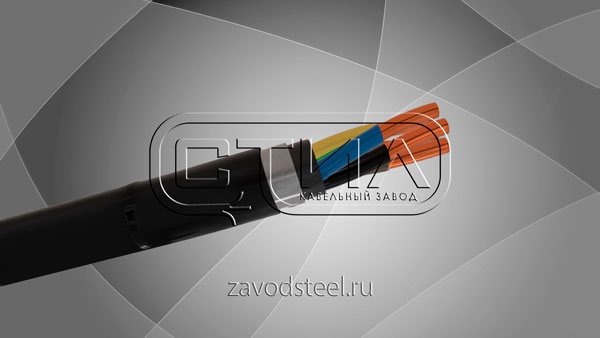

Строение кабеля ПвБШв
Жилы, проводящие электричество, создаются из меди. Кабель может быть одно- либо многопроволочным, круглым либо секционным. Класс по ГОСТ – 1 или 2. Изоляция создается из прошитого полиэтилена, в марке кабеля обозначено Пв.
Изолированные жилы многожильных кабелей стандартно скручиваются в сердечник. Поясная изоляция накладывается с заполнением внешних пустот между жилками. Создается поясная изоляция из ПВХ пластиката.
Защитная броня состоит из пары стальных, покрытых цинком лент. Стандартно она накладывается по спирали. При этом внешняя оболочка создается из пластиката поливинилхлорид.
Базовые правила безопасного применения кабеля ПвБШв
Кабели с такой маркировкой предназначаются для одиночной установки. Пожароопасность соблюдена соответственно с ГОСТом. Максимально возможный уровень напряжения, который допустим при использовании кабеля – 1,2 U.
Если у кабеля изоляция из прошитого полиэтилена, нагрев допускается (в градусах Цельсия):
- Стандартный – 90.
- При чрезмерной нагрузке – 130.
- При коротком замыкании – 250.
Если изоляция выполнена из материала поливинилхлорид, нагрев допускается (в градусах Цельсия):
- Стандартный – 70.
- При чрезмерной нагрузке – 90.
- При коротком замыкании – 160.
Хранить кабель на барабане в закрытом воздухе можно не больше десяти лет. А на открытом воздухе – не больше двух.
Если кабель ПвБШв прокладывается на открытой местности не одиночно, как полагается, а массово, то, тем не менее, нет необходимости волноваться об угрозе пожара. Если судить по их характеристикам, в случае возгорания, они не должны воспламеняться. Специально для участков с повышенной пожароопасностью, создаются специальные кабели с маркировкой ПвБШвнг(В).
В скобках указана категория пожароопасности. Категория В, а не более высокая, в данном случае вызвана тем, что прошитый полиэтилен в качестве изоляционного материала все же горючий, и это не позволяет присудить ему категорию А.
В том случае, если группа кабелей с защитой из прошитого полиэтилена должна укладываться в закрытом помещении, тогда, если возникнет угроза возгорания, а также попадания проводов в огневую зону, кабели обязаны выделять совсем немного газа и дыма. Чтобы позволить всем людям безопасно уйти из помещения, не заблудившись в дыму и не отравившись.
Речь идет о кабелях с маркировкой ПвБШвнг(А)-LS. Их официальным производством занимается предприятие «Энергокабель».
В свою очередь, кабели с изоляцией из вышеупомянутого материала, которые в массовой установке обязаны обеспечить электричеством оборудования систем безопасности не только обычных жилых зданий, но также образовательных учреждений, общежитий, больниц и общественных построек, наилучшим выбором будет обратить внимание на огнеупорный кабель с маркировкой ПвБШвнг(А)-FRLS.
Даже попав в зону возгорания, кабель этой марки сможет продолжить свою работу еще приблизительно до 4-х часов.
Устойчивость упомянутых кабелей к огню обеспечивается, в первую очередь, его построением. В частности, токоведущая жила обладает специальным термическим барьером, состоящим их пары лент, в составе которых имеется слюда. Эти ленты укрывают медную жилу. А оболочка проводов создается из пластиката с низким уровнем пожароопасности, а также низкой степенью выделения дыма и газа.
Если вдруг кабели угодят в зону поражения огнем, то слюда в лентах, которые покрывают жилу, начнет плавиться, создавая, таким образом, специальный барьер. Именно он позволит кабелю продолжать работу еще в течение нескольких часов после начала возгорания. Для такой особенности на маркировки кабелей после аббревиатуры FRLS добавляется маркировка FE180 или FE240. То есть, соответственно, кабель способен работать в условиях пожара еще три или четыре часа – 180 или 240 минут. В последнем случае барьер из слюды специально усиливается.
Действие кабелей с перечисленными маркировками в условиях возгорания помогает обеспечить работоспособность пожарных насосов, эвакуационных лифтов, вентиляционных вытяжек, пожарной сигнализации и так далее. Что крайне важно для безопасности людей.
Все перечисленные огнеустойчивые силовые кабели с жилами из меди и изоляцией из прошитого полиэтилена производятся на Кабельном заводе «Стил» и полностью соответствуют всем установленным нормам ГОСТ.
